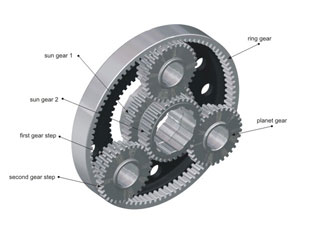

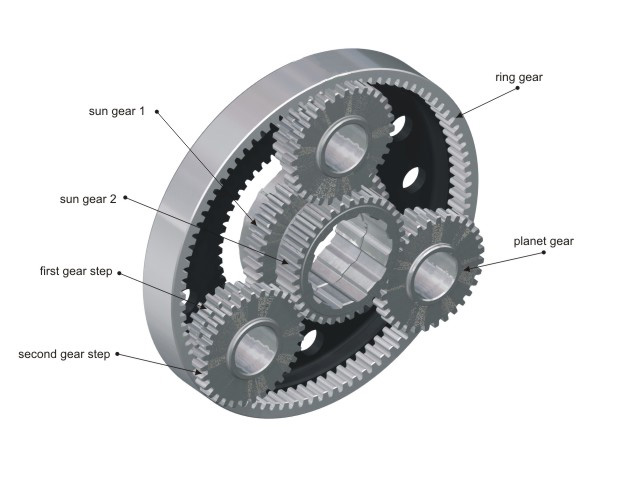

Systém planetové převodovky Rohloff SpeedHub 500/14

Planetová převodovka je tvořena centrálním kolem, satelity, unašečem satelitů a korunovým kolem. Centrální kolo, korunové kolo a unašeč satelitů mají společnou osu. Satelity jsou uloženy na unašeči a jsou v záběru v centrálním i korunovém kole. Spojením více planetových převodů dostaneme vícestupňovou planetovou převodovku.

Princip činnosti

Všechna kola jsou ve stálém záběru a stále se otáčí, čímž přes satelity přenáší kroutící moment z centrálního kola na kolo korunové nebo naopak (podle toho, na které kolo kroutící moment vstupuje a z kterého jej odebíráme). Rychlostní stupně se řadí zabrzděním nebo odbrzděním některé části převodovky.

Výhody planetové převodovky

• jednodušší řazení díky kolům ve stálém záběru
• větší životnost než kola v klasické převodovce
